Plan de situation: localise la parcelle à construire dans une commune. C’est en général un relevé cadastral. Echelles courantes 1/5000 et 1/10000.

Plan de masse: donne la position de la construction sur la parcelle. Il indique les viabilités (voirie, eau, gaz, électricité, égouts, téléphone). Echelles courantes 1/250 et 1/500.

Plan de façades: présente l’aspect extérieur des différentes façades du bâtiment. Echelle courante 1/100.

Partie bureau d’étude CM

Plan d’implantation: ce plan est notamment destiné au génie civil pour le calcul et la fabrication des massifs de fondation. Il se compose de :

• vue en plan échelle 1/50 ou 1/100
• descentes de charges pour le calcul des massifs de fondation
• détails des pieds de poteau avec les réservations dans les massifs de fondation à l’échelle 1/5 ou 1/10

conventions:

• sur la vue en plan:

• les distances entre les différents poteaux sont à l’échelle
• les poteaux sont représentés en section et non pas à l’échelle; respecter les proportions
• faire un repérage des files (files horizontales A B … et verticales 1 2 …)
• coter les entraxes des poteaux

• descentes de charges: donner pour chaque type de poteaux les charges non pondérées horizontales, verticales et éventuellement les moments sous les différents chargements

plan d’ensemble: il se compose d :

• vues en élévation des files caractéristiques (long-pan, pignon, portique courant)
• vue en plan de la toiture
• éventuellement dessins de détails

échelles courantes: 1/50 ou 1/100

conventions:

• les distances entre les axes des différents profils sont à l’échelle
• les hauteurs et largeurs des différents profils ne sont pas à l’échelle mais respectent les proportions
• faire un repérage des files
• pour faire les vues en élévation des long-pans et pignons regarder de l’extérieur des bâtiments
• ne dessiner que les profils qui sont dans la file à représenter
• la toiture est vue en plan et non en projection
• désigner les profils
• coter les entraxes et les niveaux
• placer un titre au dessus de chaque vue
• dans certains cas repérage des éléments

Plan de sous ensembles (ou plan d’exécution): il se compose de

• vues d’une ou plusieurs zone du plan d’ensemble (e.g. portique, fermes, stabilités, chéneaux, etc.)
• éventuellement dessins de détails caractéristiques

échelles courantes : 1/25 ou 1/50

plans de détails (ou plans d’exécutions): représentation de tous les détails d’assemblage repérés sur le plan d’ensemble et de sous ensemble avec autant de vues qu’il est nécessaire pour une bonne compréhension. Plusieurs plans peuvent être nécessaires.

Echelles courantes 1/ 4 ou 1/5

Dessin de définition: dessin d’un élément isolé avec sa cotation complète de bureau d’études qui définit entièrement cet élément. Echelle courante: 1/ 4 ou 1/5. Un repère d’atelier (pièce destinée à être assemblée en atelier) se compose d’un numéro, un repère d’expédition (pièce destinée à être envoyée au chantier) se compose d’une lettre et d’un numéro

plans de calepinage: représentation de la disposition de surfaces élémentaires (tôles, plaques) avec indication du nombre, des dimensions et du type.

---

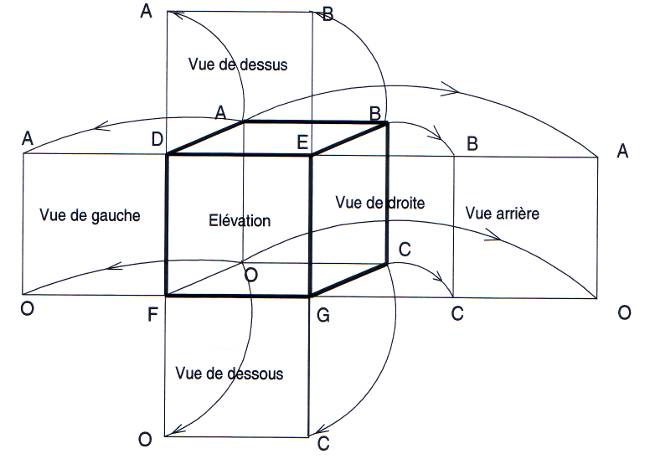

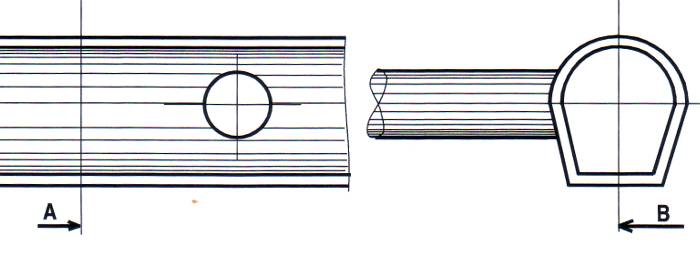

Convention des dessins en architecture: la convention fondamentale est que chaque vue est la projection orthogonale de l’ouvrage sur un plan perpendiculaire à la direction d’observation, ce qui suppose des rayons visuels parallèles, donc l’observateur situé à l’infini.

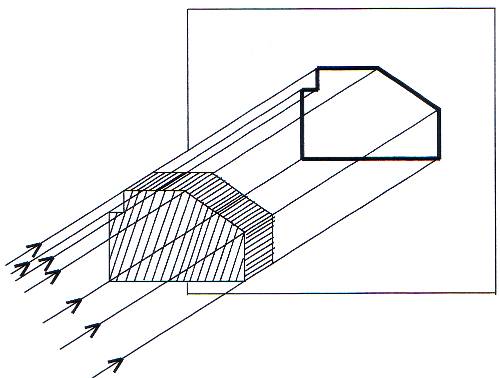

Convention explicite de la mécanique: objet projeté sur un plan situé derrière l’objet par rapport à l’observateur

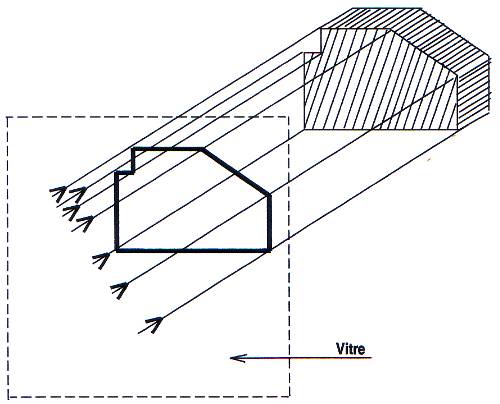

Convention implicite de l’architecture: objet projeté sur une vitre transparente située devant l’objet par rapport à l’observateur

Les vues sont les mêmes dans les deux cas; seul diffère la disposition mutuelle des vues de base dans la feuille

---

Formats et écritures à respecter: il faut toujours s’efforcer d’uniformiser les dessins.

Formats:

Ecritures:

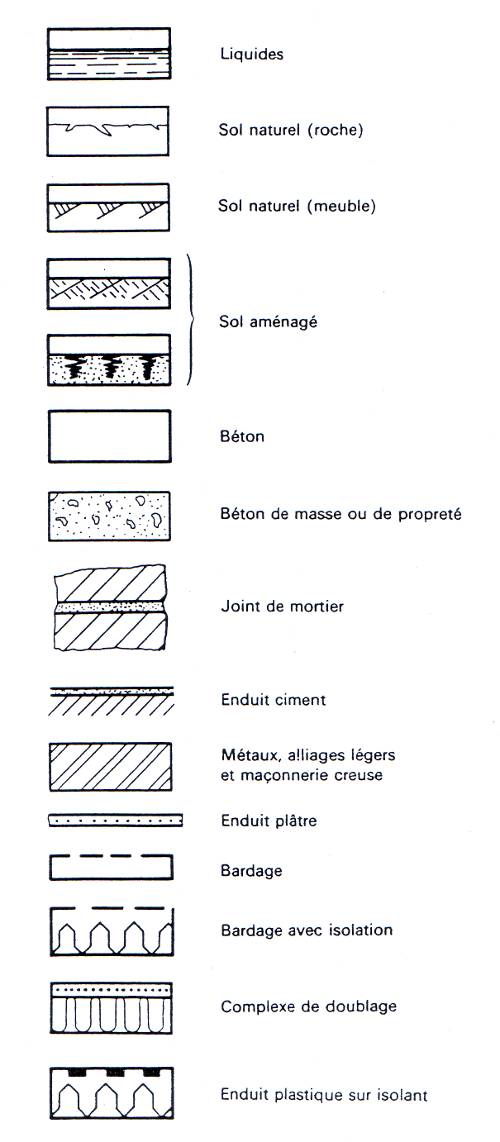

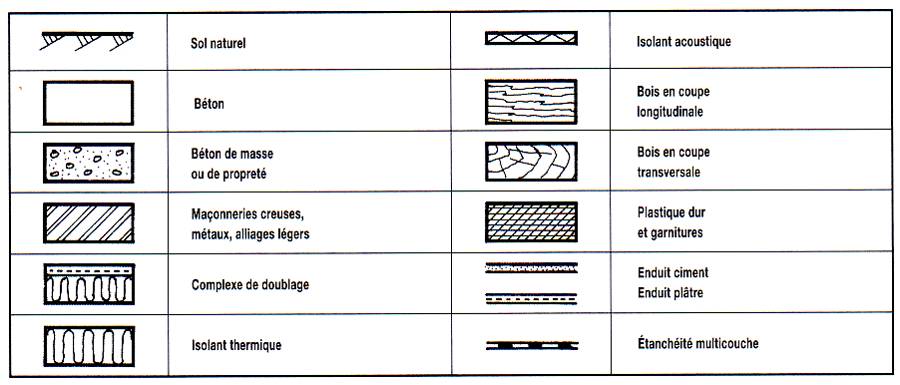

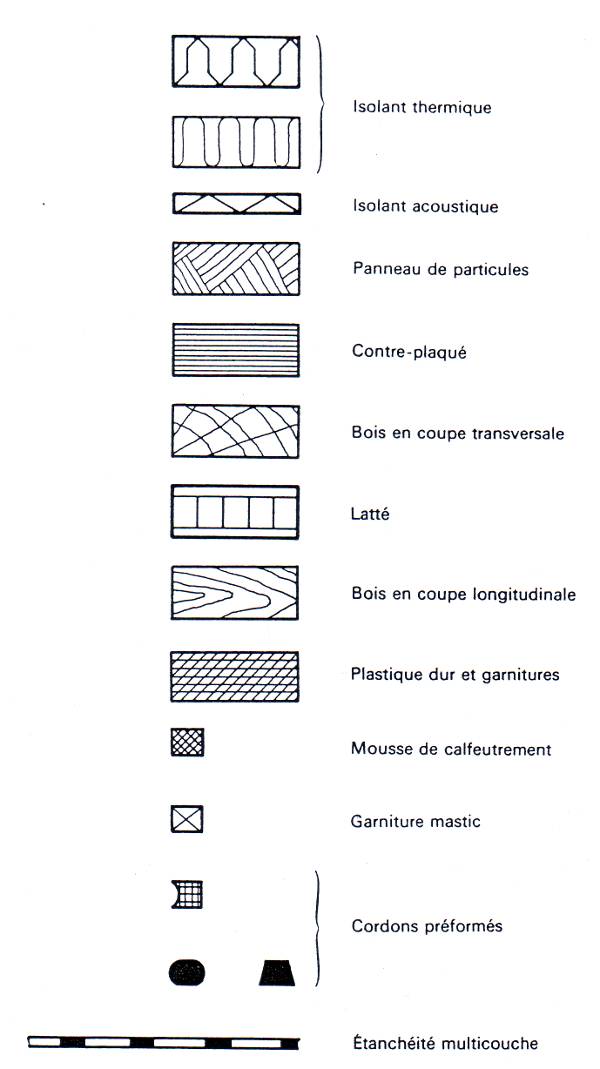

Hachures conventionnelles:

---

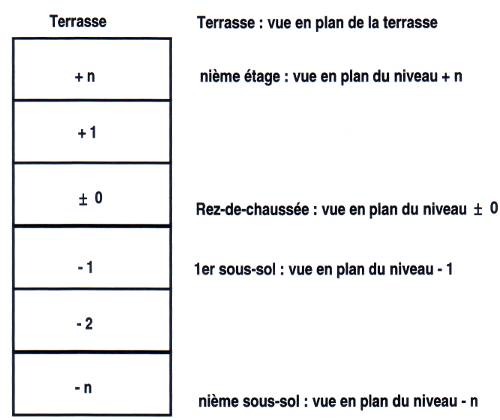

Plans: on désigne les plans par le nom de l’étage qu’ils représentent. L’orientation des plans est symbolisé par des boussoles hautement stylisées.

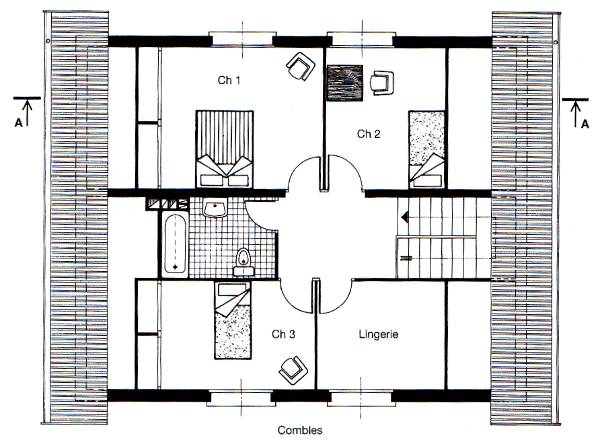

Plans d’étages: coupe horizontale effectuée un mètre au dessus du sol fini de l’étage ou 10cm au dessus de l’appui de fenêtre le plus haut, afin que toutes les ouvertures de l’étage soient représentées.

Plans de combles: coupe horizontale exécutée 1.3m au dessus du sol fini de l’étage.

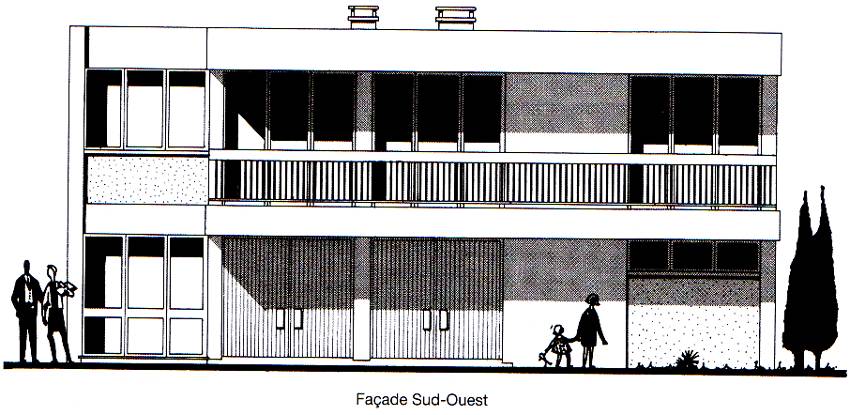

Plans de façades: élévation extérieure du bâtiment, désignées par leur orientation géographique; ce sont des dessins à caractère essentiellement artistique, voilà pourquoi on y dessine les ombres, les personnages, arbres… elles définissent le clos et l’expression architecturale du bâtiment.

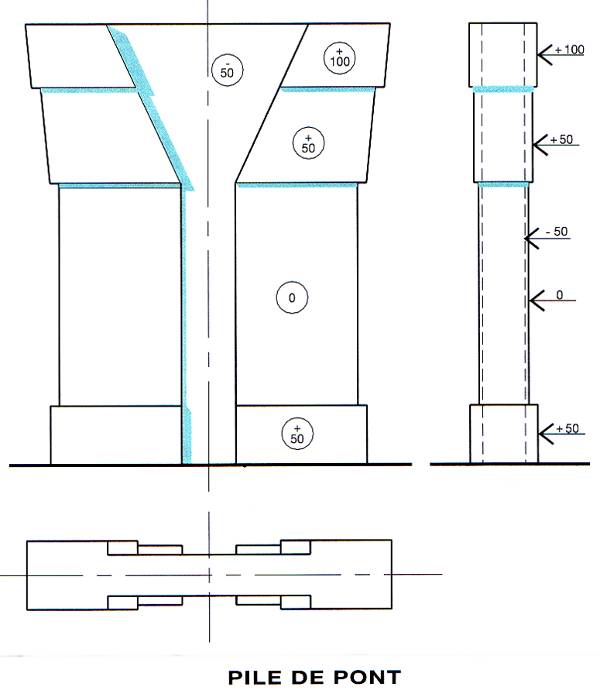

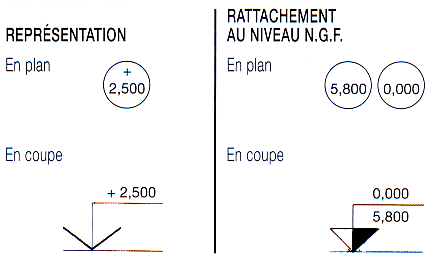

Cotations des niveaux: cotation verticale cumulée indiquant l’altitude de certaines parties de la constructions par rapport à une origine désignée 0.00 (NGF ou sol fini du rez-de-chaussée de la construction). On inscrits les niveaux sur tous les plans horizontaux importants de la construction.

cotation des nus: cotation mettant en évidence les différents reliefs existants sur une façade ou le parement d’un ouvrage. Ces cotes sont cumulées comme les cotes de niveaux. Les symboles sont les mêmes que pour les niveaux, mais de plus petites tailles.

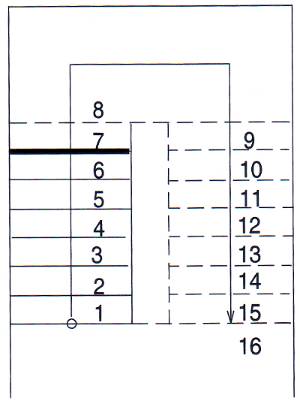

Cotation des escaliers: on coupe les escaliers au niveau de la 7°me contremarche et on marque celle-ci par un trait renforcé. On représente en trait mixte fin à deux tirets la partie située au dessus du plan de coupe. On indique le sens de montée par une flèche dirigée vers le haut de l’escalier et placée sur la ligne de foulée. On numérote les marches sur leur giron, en partant de 1 pour chaque étage et jusqu’à la marche palière comprise.
