DISPOSITIFS D'ÉVACUATION DES EAUX PLUVIALES

Source : yselzner@gmail.com

Dispositif de collecte et d’évacuation des eaux pluviales: la précipitation normalisée est de 3l/mn/m² de projection horizontale de couverture.

Les gouttières et chéneaux collectent les eaux en bas de pente
Les tuyaux de descentes évacuent les eaux pluviales vers le réseau d’assainissement. Leurs diamètres usuels sont : 60, 80, 100, 120, 140, 160, 200
Les dauphins sont des pièces spéciales destinées à pouvoir encaisser les chocs accidentels auquels ils sont exposés.
Ces éléments existent en acier, zinc, cuivre, inox et PVC

Gouttière demi rondes: elles sont posées avec une pente de 1 à 5mm/m

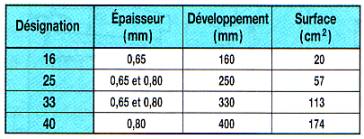

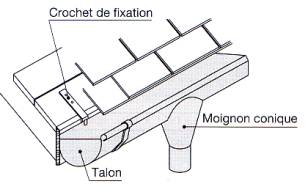

gouttière demi ronde gouttière demi-ronde sections

Chéneau: soumis aux dilatations et retraits thermiques, on les réalise par éléments de faible longueurs assemblés de telle sorte que les libres dilatations soient possible.

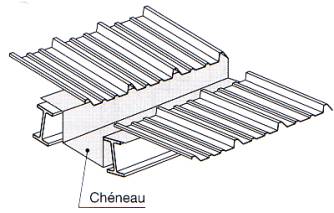

cheneaux

Gouttières nantaises:

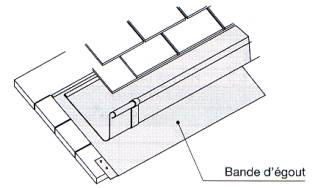

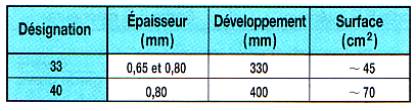

gouttière nantaise gouttières nantaise sections

Calcul:

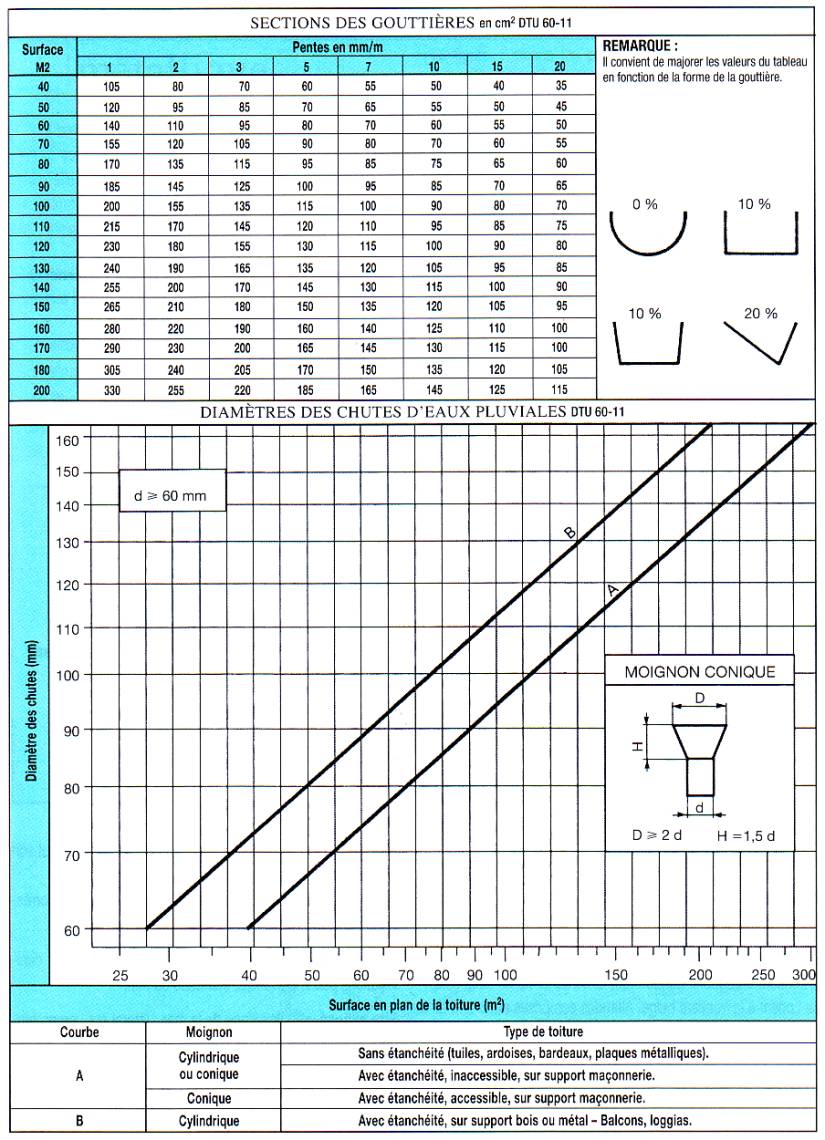

évacuation des eaux pluviales calcul
